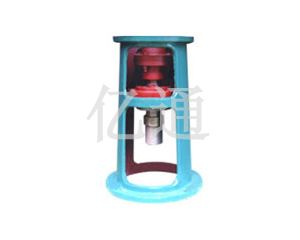

TB型HG5-251-69标机架详细参数






 TB型HG5-251-69标机架为“搪玻璃设备、传动装置”而配套，本公司可为用户提供成套传动装置或单独提供机架。机架有TⅠ、TⅡ、TⅢ型三种，TⅠ型配SF型三分式联轴器，TⅡ型、TⅢ型配GT型刚性凸缘联轴器和外锥形小轴或内锥形小轴。机架安装型式分A和B两种，分别与搪玻璃搅拌容器A型支座及B型支座联接。
　　机架内布置有两个轴承室，为搅拌轴提供严格意义上的两个支点，用于高速搅拌或对搅拌轴在密封处饶度有严格限制的场合。搅拌轴与减速机输出轴采用柔性联轴器联接。
　　SJ――普通双支点机架
　　LSJ――增高型双支点机架，用于轴向尺寸有特殊要求的场合
　　XS――原化工部标准双支点支架，强度好，易拆装。
　双支点机架，不宜于选用无支点、单支点机架时，应选用双支点机架。但选用的双支点机架下支点轴承结构采用带紧定套的锥孔调心滚子轴承便利于安装维修，且搅拌轴与减速机之间的联接必须选用HL型弹性柱销联轴器。

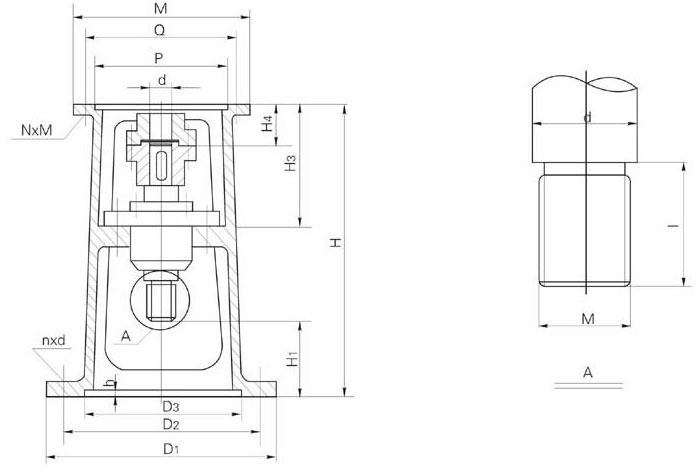

2、HG65-251-69标单支点机架主要参数及尺寸





机架
型号		 反应罐
（立升）		 减速机
BLD		 反应罐连接处 H H1 H3 H4 搅拌轴连接处 减速机连接处
D1 D2 D3 n×d h M I d P N×M D Q M
TB1 50
100		 B1 260 220 190 3×14 7 514 110 185 75 33×2 50 40 170 6×10 35 200 230
TB2 200 B1 305 280 220 3×14 7 514 140 185 80 42×3 60 50 170 6×10 35 200 230
TB3 300 B2 335 300 250 3×18 7 530 190 210 94 42×3 70 50 200 6×10 45 230 260
TB3 500 B2 335 300 250 3×18 7 530 190 210 94 48×3 70 60 200 6×10 45 230 260
TB4 1000 B3 442 400 345 4×26 7 675 200 250 100 60×4 80 70 270 6×12 55 310 340
TB4 1500 B3 442 400 345 4×26 7 675 200 250 100 65×4 85 76 270 6×12 55 310 340
TB4 2000 B3 442 400 345 4×26 7 675 200 250 100 78×4 90 89 270 6×12 55 310 340
TB5 3000 B4 460 400 345 4×26 7 720 200 250 120 78×4 90 89 320 8×14 70 360 400
TB5 5000 B4 548 500 435 4×30 7 736 200 250 120 78×4 100 95 320 8×14 70 360 400
